DIY: Weban kauko-ohjaus kännykällä

[jugih]

Rakentelenpa tälläisen helpon modin vastalauseena volkkarin kalliille We Connect vuositilaukselle. Itsellä ainoa tarve tuosta tilauksesta on juurikin weban kaukokäynnistys, eikä muuta.
GSM-ohjaukseen on vaikka mitä ratkaisuja ja halvimmillaan GSM-vastaanottimeksi käy (toistaiseksi) GPRS-vastaanotin. Näitä saa AliExpressistä postikuluineen kympillä. Jos haluaa tehdä tuon 4G-versiolla, niin hinta nouseen noin kolmeen kymppiin.

Itsellä on nurkissa tyhjän panttina Arduinon rakentelusarja GSM-moduleineen, joten tuumasta toimeen!
Suuntaa antavat ohjeet ja Arduinon "Boiler-plate"-koodi löytyvät esimerkiksi täältä. Suosittelen käyttämään ja muokkaamaan haluamaksesi omakyhäämääni yksinkertaista koodia:

Kasasin vastaanottimen Arduinon Uno R.3 boardista, johon päälle tulee SIMCOM900 GSM-moduli ja kaiken päälle vielä "suojaksi" Shield V.5 protoboardi. Arduino itsessään kestää sen 15 V, joten siihen ei tarvitse mitään jännitelähteitä tai -regulaattoreita väliin.
Arduinon jänniteregulaattori onkin speksattu max 12 V, joten se tarvitsee toisen regulaattorin/muuntajan syöttöön.
Laitoin 5 V regulaattorin syöttöön, mikä kestää max 35 V. Se toki lämpenee hieman esim. 15 voltilla:



Koko viritelmä näyttää tältä:


Juotin kaikki johtimet kiinni, myös Arduinon päällä olevaan 5 V releeseen. Pitää laittaa koko viritys vielä johonkin pakasterasiaan, johon tulee tuo liitin. Kytkentä on yksinkertainen: punainen 12 V, musta 0 V ja sininen Telestartin pinni 4.

STH Telestartin boksi löytyy farkku-Passattista takakontin oikealta laidalta huoltoluukun päältä [numero 4]:



Jotta piuhoja ei tarvitse pilkkoa pitää hakea volkkarilta siniset 6-pin liittimet (uros ja naaras)



ja näihin johtimet väliin. Eli homma alkaa adapteripiuhan valmistamisella



Adapteri itsessään ryöstää käyttöjännitteen ja 0 V Arduinolle, joten mitään muita johdotuksia ei tarvita. Arduino kirjaimellisesti liitetään adapterilla (Y-kaapeli) STH-telestartin väliin ja se on siinä.
EDIT: itse en tehnyt adapteripiuhaa sittenkään, koska liikaa vaivaa. Telestarttiin on helppo liittää vain tuo yksi johdin ja laitteelle saa virran suoraan akusta.

Kysymys näitä STH-kakepurkin väliin asentaneille. Riittääkö 12 V signaalin käyttäminen tuohon pinniin 2, joka menee siis Weballe suoraan. Olen jonkun ohjeen myös nähnyt, jossa Telestartin pinniin 3 annetaan pulssi. Mitä raati tuumii?

Kiitos @M_M selvennöksestä:

Telestartin pinni 4 käynnistää 12 V pulssilla weban ja pinni 3 pysyy 12 V niin kauan kuin weba on päällä.

Kontin oikean puolen ”huoltoreikä”, jossa telestart majailee.


Sieltä sai todella helposti irroitettua telestartin liittimen


Liittimessä on tosiaan kolme piuhaa. Otetaan liitin auki


Lisätään pinniin 4 käynnistyssignaalipiuha (+12 V pulssi)


Koko komeus suljettuna pakasterasiaan ja varotoimina yön yli auton ulkopuolella :grin:


Mutta hyvin toimii! Pakasterasian ilmanvaihto on ilmeisen riittävä reikien teon jälkeen. Autossa ei vikakoodeja virran syömisestä yön yli.
Antaa sittenkin vikakoodin:

Static current too hgh

No, pitää seurata mikä meno ja haittaneeko tuo

Pakasterasia saa olla takakontissa välipohjan alla talven ja lämpimämmällä ilmalla sitten pois.

Case closed.

---

-29.12.2024-
* Tehty viimeiset asennukset.
* Homma maalissa

---

-18.12.2024-
* Päivitetty Arduinon koodi.

---

-16.12.2024-
* Lisätty uusi kuva, jossa kaikki juotettuna.
* Lisätty Arduinon koodi.



[M_M]

Riittääkö 12 V signaalin käyttäminen tuohon pinniin 2, joka menee siis Weballe suoraan. Olen jonkun ohjeen myös nähnyt, jossa Telestartin pinniin 3 annetaan pulssi. Mitä raati tuumii?

Pinnissä 2 on väyläliikennettä, vanhemmissa WBUS ja uudemmissa LIN joten sinne ei kannata jännitettä suoraan työntää. Se on telestartin pinni 4 johon pulssin antamalla telestart osaa työntää oikeat komennot väylään ja weba käynnistyy. Liitteenä tekemäni ohje joka tosin käsittelee thermoconnectin asennusta mutta ihan sama perusidea se on siinäkin. Pinnistä 3 tulee ulospäin 12 volttia kun weba on käynnissä jos sen tilaa haluaa seurata mutta käynnistämistä varten siihen ei ole pakko liittää mitään.



[jugih]

Ok! Kiitti paljon korjauksista. Ei kerennyt tulla vahinkoa :cuul:



[jugih]

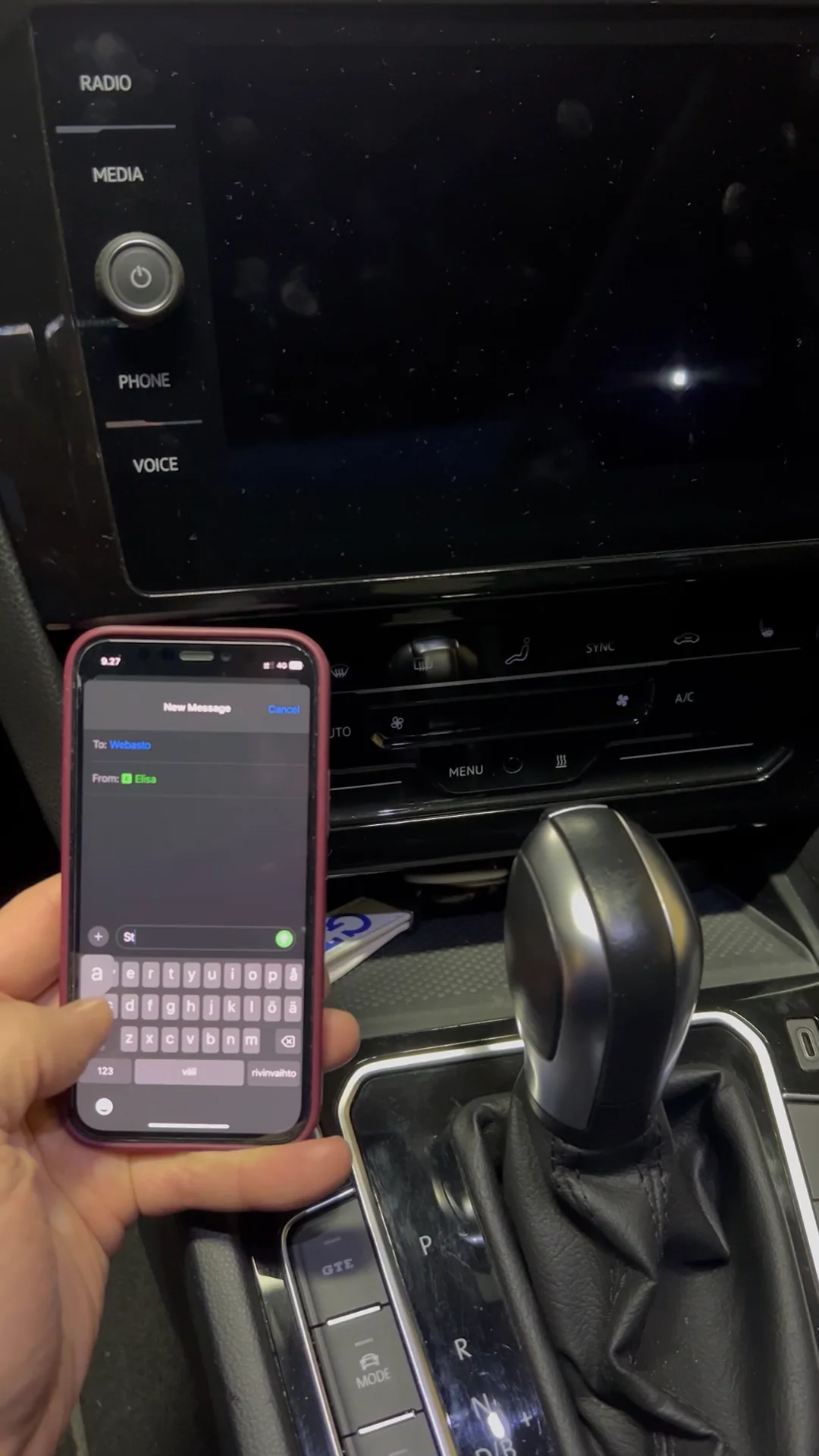

Liitteenä laite in action

Webasto_on_off

Webasto GSM-remote (Arduino) in action

vimeo.com



[J.Aspinen]

Näitä voi siis sulta nyt sitten tilata läjä tänne myytäväksi? :wink:



[jugih]

Näitä voi siis sulta nyt sitten tilata läjä tänne myytäväksi? :wink:

Ajattelin kuule ihan samaa :
Tarvikekustannus ei oo ku kympin verran. Siihen asennus päälle 200 €



[J.Aspinen]

Täytyy varmaankin avata kohta sivuliike sinne sun luo jonnekkin? :



[J.Aspinen]

Melkoista koodausta täytyy kyllä sanoa. Itseltä jäisi kyllä tekemättä. Todella ihailtavaa paneutumista asiaan ja erittäin selkeästi kuvailtu työvaiheet.



[jugih]

Vielä lisäbonuksena verrattuna VW:n omaan pieruäpsiin on että webaston käytettävyys nousee eri levelille, kun siitä tekee oikopolun Applen laitteisiin. Varmasti Androidillakin on jokin vastaava, mutta applella tuo vain toimii. Apple Watchillakin saa weban pauhaamaan yhdellä napin painalluksella. Siriä voi myös käskyttää: "Siri, lämmitä auto!".
Todella kätsyy.

Oikopolku näyttää kaikessa yksinkertaisuudessaan tältä:



Jonka saa kuvakkeena kotinäyttöön ja kelloon. Kun kuvaketta klikkaa, tulee ensin vahvistus, jonka jälkeen lämmitin alkaa tohottamaan:
